BZ41H保溫閘閥
產品簡介
News Center
新聞中心產品型號：BZ41H/W
產品口徑：DN15-500mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
保溫夾套閘閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
設計制造 | GB12234-89 |
結構長度 | GB12221-89 |
法蘭尺寸 | JB/T79-94 |
閥門檢查和試驗 | GB13927 |
型號 | 公稱壓力 | 工作溫度℃ | 適用介質 | |||
強度(水)(MPa) | 密封(水)(MPa) | 低壓密封(空氣)(MPa) | ||||
BZ41H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | 酸、堿類 |
BZ41W-16P(R) | ||||||
BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 酸、堿類 |
BZ41W-40P(R) | 4 | 6 | 4.4 | 0.6 | ≤200 | 酸、堿類 |
BZ41W-64P(R) | 6.4 | 9.6 | 7 | 0.6 | ≤200 | 酸、堿類 |

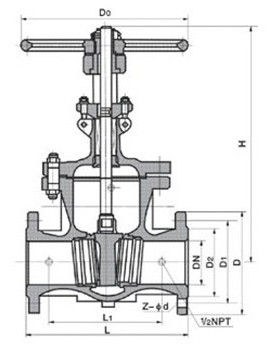

型號 | 公稱通徑DN | 尺寸 | ||||||
L | D | D1 | D2 | Z-Φd | H | Do | ||
BZ41W-16P(R) | 15 | 130 | 95 | 65 | 45 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 4-18 | 310 | 200 | |
50 | 250 | 160 | 125 | 100 | 4-18 | 358 | 240 | |
65 | 265 | 180 | 145 | 120 | 4-18 | 373 | 240 | |
80 | 280 | 195 | 160 | 135 | 8-18 | 435 | 280 | |
100 | 300 | 215 | 180 | 155 | 8-18 | 500 | 300 | |
125 | 325 | 245 | 210 | 185 | 8-18 | 614 | 320 | |
150 | 350 | 280 | 240 | 210 | 8-23 | 674 | 360 | |
200 | 400 | 335 | 295 | 265 | 12-23 | 818 | 400 | |
250 | 450 | 405 | 355 | 320 | 12-25 | 969 | 450 | |
300 | 500 | 460 | 410 | 375 | 12-25 | 1145 | 560 | |
