直通反沖洗過濾器產品說明

閥體材質	碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁晴橡膠、聚四氟乙烯
工作溫度(℃)	-30～380	-80～450
公稱壓力(MPa)	0.6～5.0 (150Lb～600Lb)
過濾精度（目/in）	10-300

直通反沖洗過濾器工作原理

1、定時反沖洗排污：
　定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污：
　壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制：
　　通過控制箱上按鈕，可直接控制清污、排污。

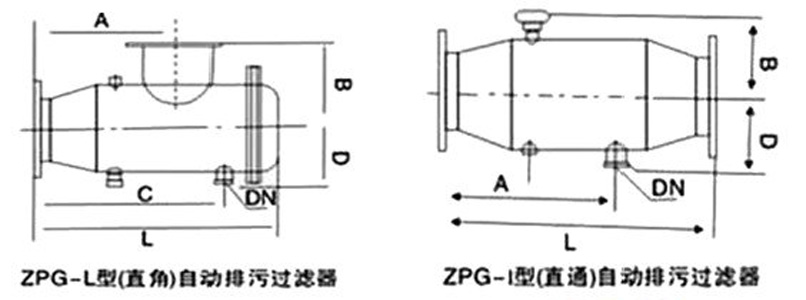

直通反沖洗過濾器連接尺寸

型號	L	A	B	C	D	排污口（DN）
ZPG-L-40	320	170	80	226	90	15＊
ZPG-L-50	350	185	90	244	100	15＊
ZPG-L-65	380	200	100	270	120	20＊
ZPG-L-80	445	230	110	310	140	25＊
ZPG-L-100	536	265	160	365	130	32＊
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	510	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	4100	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4470	1800	1200	3800	1400	250
